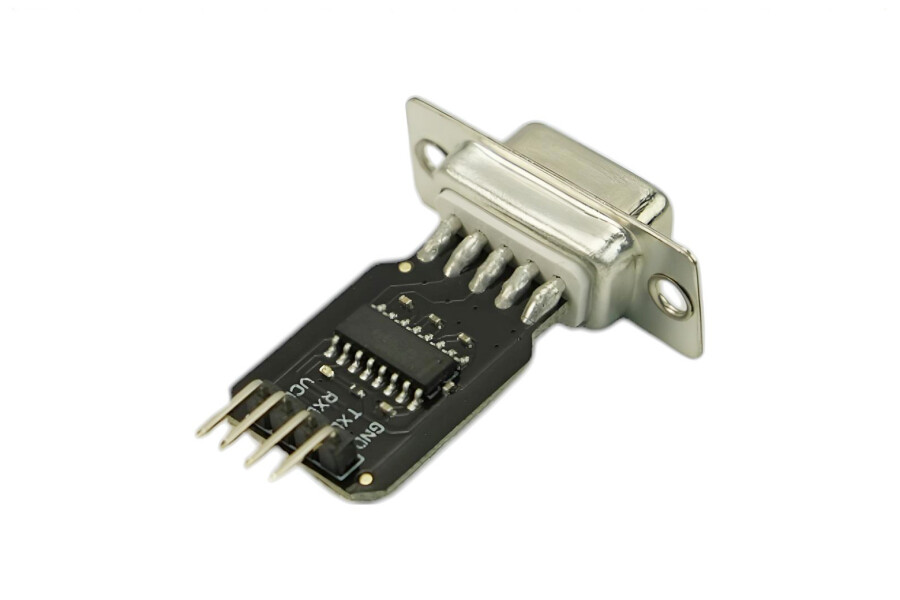

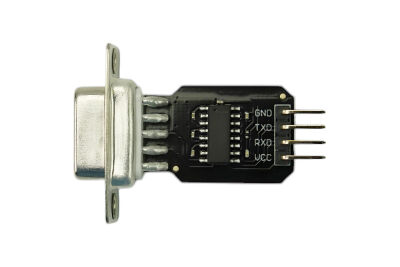

DFRobot RS232 - TTL Dönüştürücü (MAX202 çipi) - Arduino Uyumlu - DFR0077

DFRobot RS232 - TTL Dönüştürücü (MAX202 çipli) - Arduino Uyumlu  - DFR0077

DFRobot RS232 - TTL Dönüştürücü, TTL (Transistor-Transistor Logic) seviyesindeki seri verileri standart RS232 seri verilere dönüştürmek için MAX202 tabanlı seviye değiştirici kullanır. RS232, radyo modifikasyonları, telefon flash, XBOX360 flash, GPS, araç algılama, DVD flash, sabit disk onarımı ve set üstü kutu yükseltmelerinde yaygın olarak kullanılır. STC MCU, NXP MCU, Renesas MCU, STM32 MCU, N+-2EC MCU programlamak için kullanılabilir. DFRobot RS232 - TTL Dönüştürücü, standart Arduino ttl'yi RS232'ye dönüştürmek için bir Arduino Seri pinine (0,1) bağlanabilir. Arduino'nun yüzlerce RS232 cihazıyla iletişim kurmasını sağlar.

RS-232 için maksimum kablo uzunluğu 50 ft'dir, ancak pratikte baud hızına, kabloya özgü kapasitansa ve ortam gürültüsüne bağlıdır. Aşağıdaki tablo, Texas Instruments tarafından yıllar önce yapılan deneylerden elde edilen bazı genel kuralları içermektedir:

Baud hızı Maksimum menzil / kablo uzunluğu

19200 50 ft

9600 500 ft

4800 1000 ft

DFRobot RS232 - TTL Dönüştürücü Teknik Özellikler

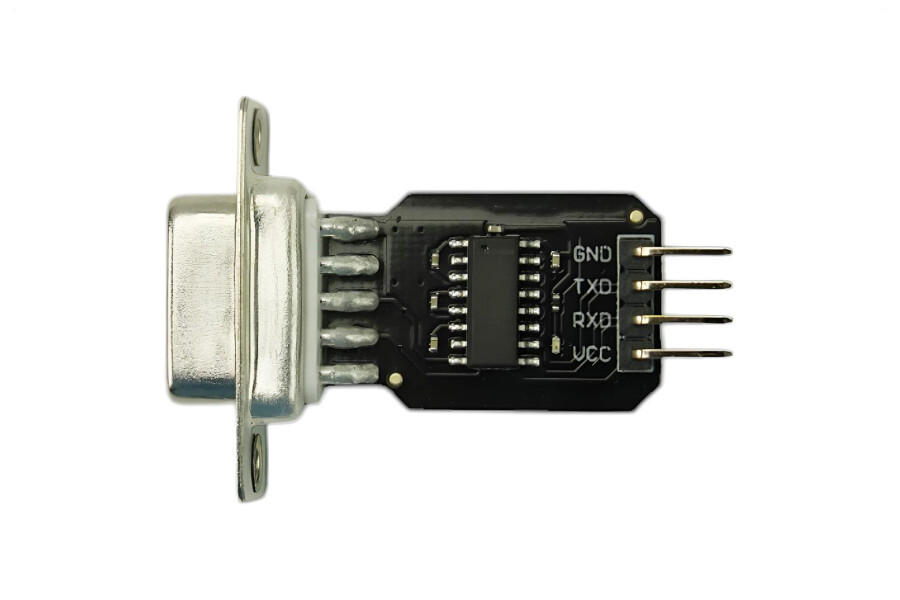

4 pinli konektör - GND, Mantık çıkışı (STX), +5v, Mantık girişi (SRX)

Çoğu mikrodenetleyiciyle kullanım için uygundur

300 ila 115200 baud

Önceden monte edilmiş kart

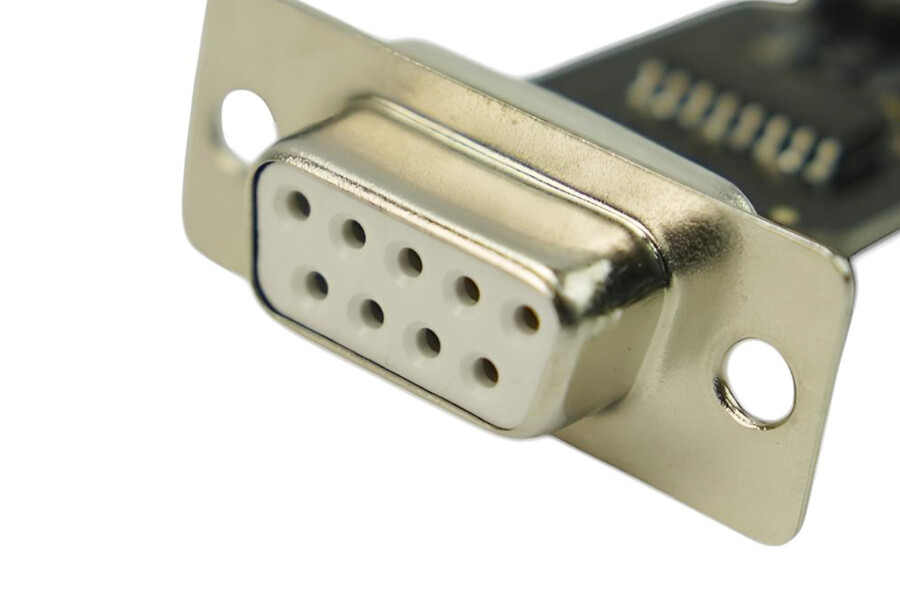

DB9 Dişi Konektör (RS-232)

Standart Başlık Konektörü (TTL)

Bağlantılar

• Şematik
• MAX202 datasheet
• RS232 interface pinout
