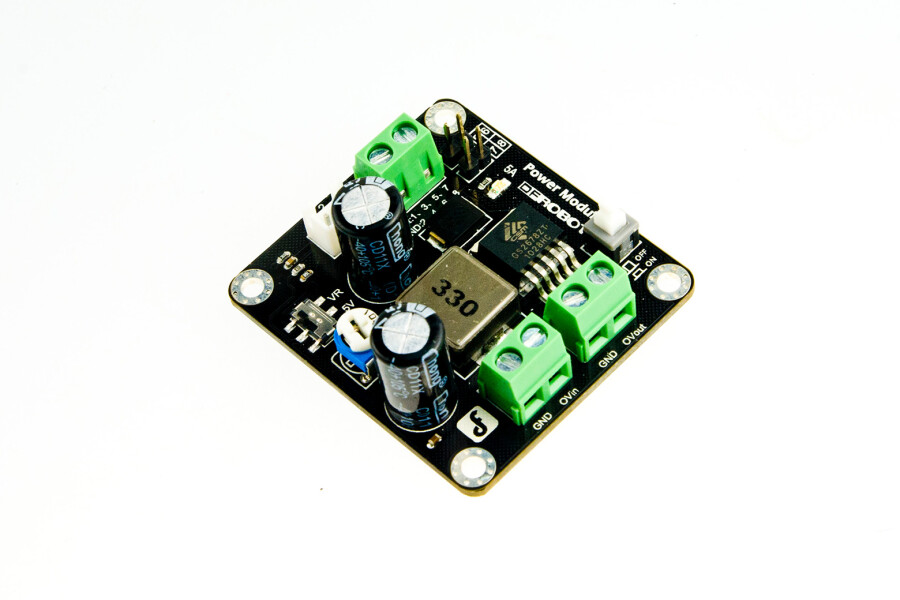

DFRobot 3.3V - 25V Ayarlanabilir Çıkış, Voltaj Düşüren ( Step down, Buck ) Konvertör - DFR0205

DFRobot GS2678 350KHz PWM Buck Konvertör, küçük boyutlu bir 5A 350KHz 25V Buck DC - DC Dönüştürücüsüdür. 3,6V-25V arasındaki herhangi bir DC voltajını 3,3V ila 25V arasında seçilebilir bir voltaja dönüştürebilir. GS2678, 350 KHz sabit frekanslı bir PWM buck (step-down) DC/DC dönüştürücüdür. 5A’e kadar yükü yüksek verimlilik, düşük dalgalanma (ripple) ve mükemmel hat ve yük regülasyonu ile sürme kapasitesine sahiptir. Minimum sayıda harici bileşen gerektiren bu regülatör, kullanımı kolay olacak şekilde tasarlanmıştır ve dahili frekans kompanzasyonu ile sabit frekanslı bir osilatör içerir.

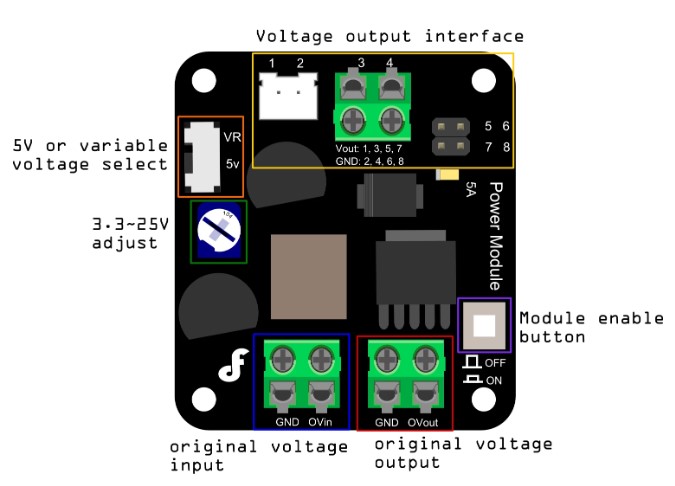

Kullanışlı yerleşik anahtarla 5V doğrudan çıkış voltajını seçebilir veya çıkış voltajını mavi ve beyaz dirençle ayarlayabilirsiniz. Birden fazla voltaj gereksinimi olan projelerin rahat ve hızlı prototiplenmesi için üç farklı çıkış arayüzü. Orijinal Voltaj çıkışı arayüzü, girişin güç kaynağı voltajını çıkarabilir, böylece diğer parçalara da güç sağlamak için kullanılabilir.

ÖZET

Giriş voltaj aralığı: 3.6V-25V
Çıkış ayarlanabilir aralığı: 3.3V-25V
Sabit çıkış akımı: 5A@5V
Maksimum Çıkış Gücü: 25W
Anahtarlama Frekansı:350KHZ
Üç farklı çıkış arayüzü
Boyut: 46x50x20mm (1.81x1.97x0.79")
