Arduino GSM Shield (Uno Uyumlu) - ZTEWelink MG2618V2A-MK-02

Arduino GSM Shield (Uno Uyumlu) - ZTEWelink MG2618V2A-MK-02, GSM 900/1800 Desteği, GPS Hariç

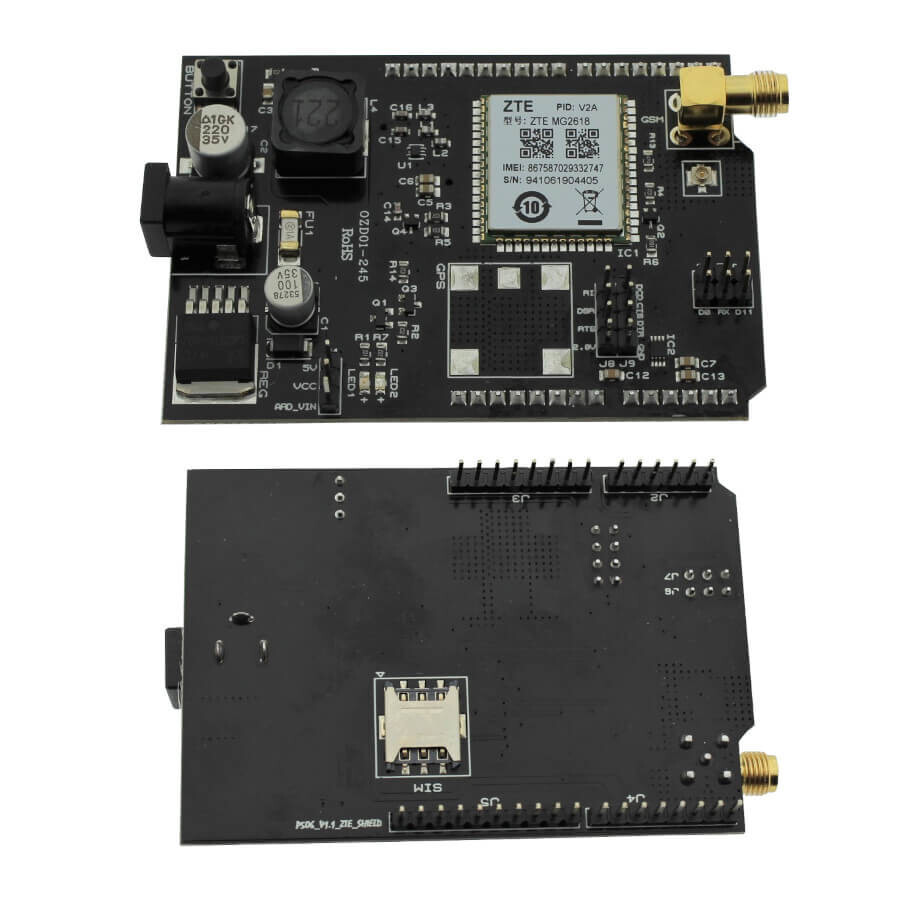

Arduino UNO ile uyumlu olacak şekilde tasarlanan bu shield kartları, ARDUINO GSM SHIELD ve ARDUINO GSM SHIELD GPS olmak üzere iki farklı model olarak sunulmaktadır. GSM özellikli modelde, ZTEWelink MG2618V2A-MK-02 modülü kullanılmaktadır.

GPRS Özellikleri

• Yükleme hızı: 42.8 kbps / İndirme hızı: 85.6 kbps

• GPRS Multi-slot Class 10 desteği

• Class B mobil istasyon özelliği

SMS Özellikleri

• Metin (Text) ve PDU mod desteği

• SMS durum raporu alma

• Gelişmiş SMS yönetimi

Kart üzerinde hem SMA erkek hem de IPEX tipinde GSM antenleri kullanılabilir.

Çalışma ve Bağlantı Yapısı

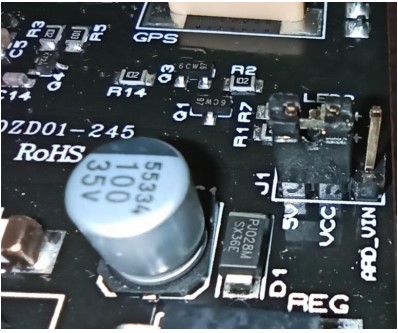

Bu shield kartları, enerjisini doğrudan Arduino üzerinden ya da harici bir güç kaynağı (power jack) aracılığıyla alabilir.

• Besleme Arduino üzerinden sağlanacaksa, J1 header üzerindeki VCC ve 5V pinleri kısa devre edilmelidir.

• Harici adaptör kullanılacaksa, VCC ile ARD_VIN pinleri kısa devre yapılmalıdır.

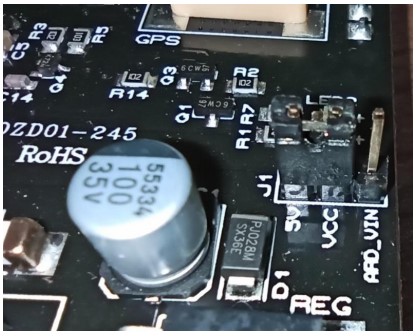

Seri Haberleşme Ayarları

• SoftwareSerial kullanılacaksa:

  • J6 üzerinde D1 ile TX

  • J7 üzerinde D0 ile RX kısa devre edilmelidir

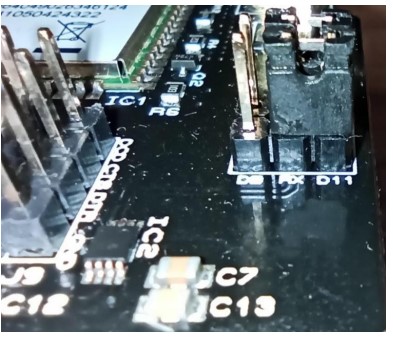

• Arduino’nun donanımsal RX-TX pinleri kullanılacaksa:

  • J6 üzerinde D10 ile TX

  • J7 üzerinde D11 ile RX kısa devre yapılmalıdır

LED ve Buton Durumları

• LED1: SIM kart ile baz istasyonu arasında bağlantı kurulurken hızlı yanıp söner, bağlantı sağlandıktan sonra daha yavaş yanar.

• LED2: Güç LED’idir, karta enerji geldiğinde aktif olur.

• Reset Butonu: Kartı yeniden başlatmak için kullanılır.

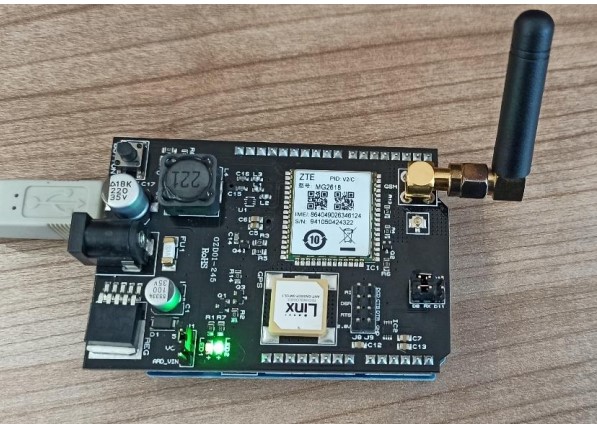

Harici besleme kullanılacaksa 5V adaptör tercih edilmelidir.

Arduino SoftwareSerial Örnek Kodu

#include
SoftwareSerial mySerial(11, 10); // RX, TX
int IC_ON = 5;
void setup() {
pinMode(IC_ON, OUTPUT);
digitalWrite(IC_ON, HIGH);
Serial.begin(9600);
while (!Serial) {
;
}
mySerial.begin(9600);
}
void loop() {
if (mySerial.available()) {
Serial.write(mySerial.read());
delay(1);
}
if (Serial.available()) {
mySerial.write(Serial.read());
delay(1);
}
}

AT Komutları ve İşlevleri

Temel Komutlar

• AT: Modülün çalışıp çalışmadığını test eder (OK/ERROR yanıtı)

• AT+CGMI: Üretici bilgisi

• AT+CGMM: Model bilgisi

• AT+CGMR: Yazılım versiyonu

• AT+CGSN: IMEI numarası

• AT+CIMI: IMSI numarası

• ATI: Genel modül bilgisi

• AT+EGMR: Seri numarası gibi detaylı bilgiler

• A/: Son komutu tekrarlar

Arama Komutları

• AT+CSTA: Numara format ayarı

• ATD: Arama başlatma

• ATDL: Son numarayı tekrar arama

• ATH: Aramayı sonlandırma

• ATA: Gelen çağrıyı yanıtlama

• AT+CLIP: Arayan numara bilgisini gösterme

Durum ve Kontrol Komutları

• AT+CSQ: Sinyal gücü ölçümü

• AT+CPAS: Modül durum bilgisi

• AT+CCLK: Tarih ve saat ayarı

SMS Komutları

• AT+CMGF: SMS modu seçimi (Text/PDU)

• AT+CNMI: Yeni mesaj bildirim ayarı

• AT+CMGS: SMS gönderme komutu

Network ve GPRS Komutları

• AT+COPS: Operatör bilgisi (örneğin 28601 Turkcell)

• AT+CGATT: GPRS bağlantı ayarı

ZTEWelink’e Özel Komutlar

• AT+ZGETICCID: SIM kart ICCID bilgisi

• AT+ZDSLEEP: Derin uyku modu ayarı
