Arduino Ethernet Shield 2 - SPI, W5500

Arduino Ethernet Shield 2 - SPI, W5500

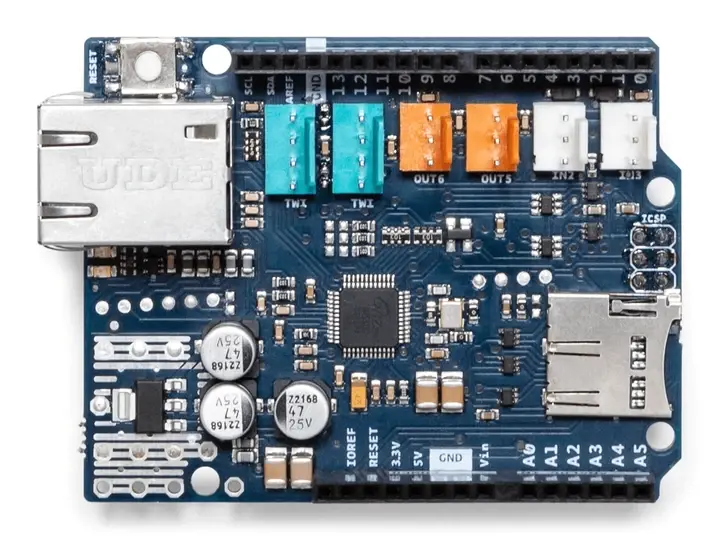

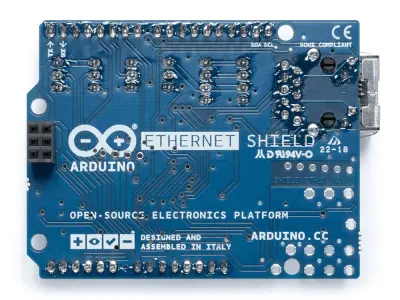

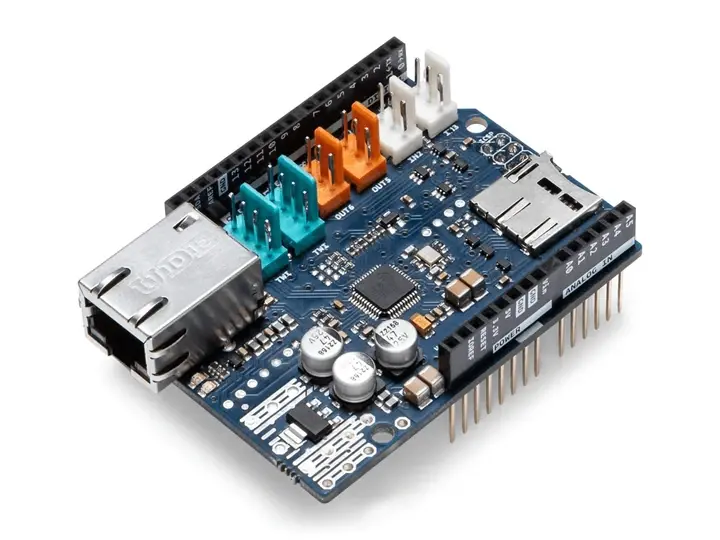

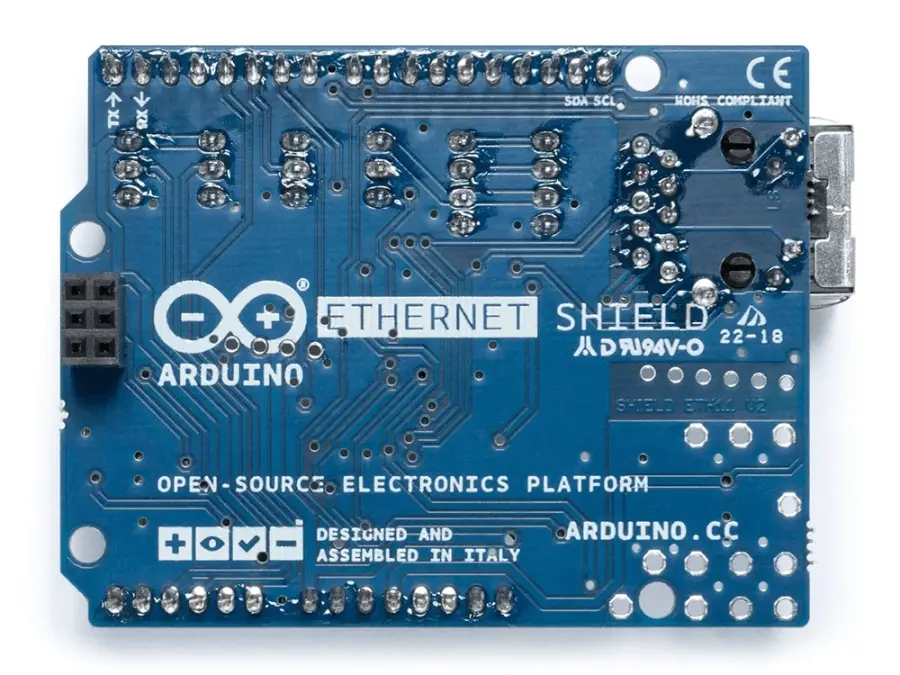

Arduino Ethernet Shield 2, Arduino kartının internete bağlanmasını sağlar. (Wiznet W5500 Ethernet yongası) temel alınarak tasarlanmıştır. Wiznet W5500, hem TCP hem de UDP'yi destekleyen bir ağ (IP) yığını sağlar. Aynı anda sekiz adede kadar soket bağlantısını destekler. Ethernet kütüphanesini kullanarak Shield ile internete bağlanan sketchler yazabilirsiniz. Ethernet Shield 2, Shield üzerinde pinleri ulaşılabilir olan header lar kullanarak Arduino Kartına bağlanır. Bu şekilde, pin düzenini korunur ve üzerine başka bir Shield'ın yerleştirilmesine olanak tanır.

Ethernet Shield 2, entegre hat transformatörü (line transformer) ve Power over Ethernet özelliği ile standart bir RJ-45 bağlantısına sahiptir (Shield, yerleşik bir PoE modülü ile birlikte gelmez, ayrı temin edilir!).

Ağ üzerinden hizmet vermek için dosyaları depolamak için kullanılabilen yerleşik bir mikro SD kart yuvası vardır. Arduino Uno ve Mega ile uyumludur (Ethernet kütüphanesi kullanılarak).

Shield ayrıca, W5500 Ethernet modülünün açılışta düzgün bir şekilde resetlenmesini sağlamak için bir resetleme denetleyicisine sahiptir.

Arduino Ethernet Shield 2 Özellikler

Çalışma voltajı 5V (Arduino Kartından sağlanır)

Ethernet Denetleyicisi: Dahili 32K tamponlu W5500

Bağlantı hızı: 10/100Mb

SPI bağlantı noktasında Arduino ile bağlantı
