Arducam 12MP IMX477 Motorize Fokus Kamera - 4056×3040

Arducam 12MP IMX477 Motorize Fokus Kamera - 4056×3040, Rolling Shutter

Arducam IMX477 Motorlu Odaklı Yüksek Kaliteli Kamera Modülü, manuel odaklama gereksinimini ortadan kaldırmak üzere tasarlanmış, yazılım kontrollü bir odak motorunu entegre eden gelişmiş bir görüntüleme çözümüdür. Bu yapı sayesinde lensin fiziksel olarak elle ayarlanmasına gerek kalmadan, odaklama işlemi uzaktan ve hassas biçimde gerçekleştirilebilir.

Odak motoru, I²C arayüzü üzerinden kontrol edilmekte olup; klavye girdileri veya OpenCV tabanlı yazılımlar aracılığıyla hem manuel ince ayar hem de otomatik odaklama senaryoları desteklenmektedir. Bu yaklaşım, özellikle uzaktan erişim, makine görüşü ve otomasyon uygulamalarında önemli bir kullanım avantajı sağlar.

Temelinde, yüksek görüntü kalitesiyle bilinen 12,3 MP Sony IMX477 sensörünü barındıran bu kamera; motorlu odak mekanizması sayesinde klasik HQ kamera mimarisini daha akıllı ve kontrol edilebilir bir hale getirir. Sonuç olarak, temas gerektirmeyen, tekrarlanabilir ve yazılımsal olarak optimize edilebilir bir odaklama deneyimi sunar.

Odak Kontrol Yetkinlikleri

• Hassas Manuel Odaklama: Klavye ok tuşları ile adım adım odak ayarı

• Otomatik Odaklama: OpenCV örnekleri ile yazılım tabanlı otomatik odak kontrolü

• Donanımsal Kontrol: I²C üzerinden sürülen entegre odak motoru

Kullanım Alanları

• DSLR benzeri kamera kontrol sistemleri

• Uzaktan izleme ve gözlem kameraları

• Zaman atlamalı (time-lapse) görüntüleme sistemleri

• Güvenlik ve gözetim çözümleri

• Akıllı görüntülü kapı zilleri

• Yüz tanıma ve biyometrik sistemler

• Anlık görüntüleme (Polaroid tarzı) uygulamalar

Teknik Özellikler

Görüntüleme

• Görüntü Sensörü: Sony IMX477, 12.3 MP

• Optik Format: 1/2.3" (7,857 mm diyagonal)

• Aktif Piksel Alanı: 4056 (Y) × 3040 (D)

• Piksel Boyutu: 1.55 µm × 1.55 µm

• Kare Hızları:

  • 1080p @ 30 fps

  • 720p @ 60 fps

  • 640 × 480 @ 60 / 90 fps

• Kepenk Tipi: Rolling Shutter

• Arayüz: 2 şeritli MIPI CSI-2

Optik

• Lens Montajı: M12

• Lens Modeli: M23390H08

• Odak Uzaklığı: 3.9 mm

• Diyafram: F/2.8

• Minimum Odak Mesafesi (MOD): 0.3 m

• Geri Odak Mesafesi: 4.49 mm

• Lens Boyutları: Ø14 × 18.67 mm

• Odak Aralığı: 80 mm – ∞

• Odak Mekanizması: Motor destekli (yazılım kontrollü)

• Görüş Açısı (FOV): 75° (yatay)

• IR Filtre: Entegre 650 nm IR-cut (yalnızca görünür ışık)

Elektriksel Özellikler

• Tepe Akımı: 300 mA

• Güç Gereksinimi:

  • Motor aktifken: 3.3 V / maks. 500 mA

  • Motorsuz kullanımda: 3.3 V / maks. 300 mA

Mekanik

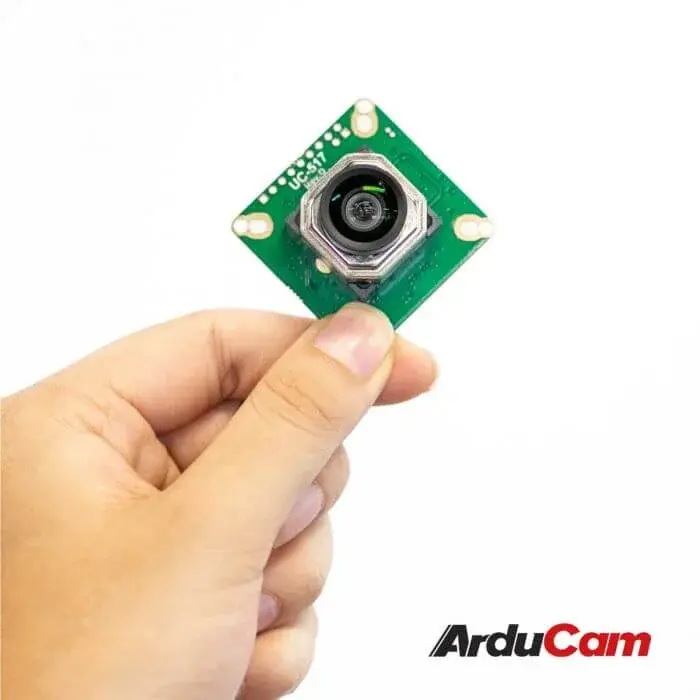

• Kamera Kartı Boyutları: 38 mm × 38 mm

Paket İçeriği

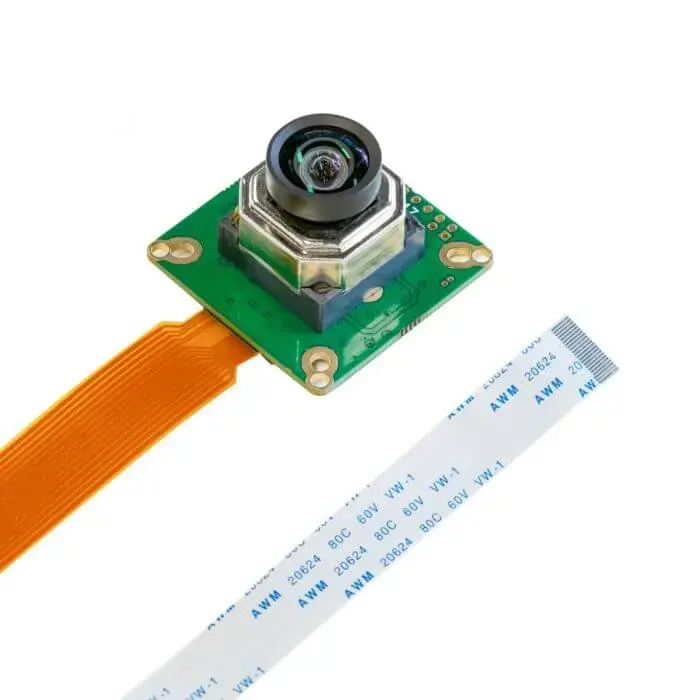

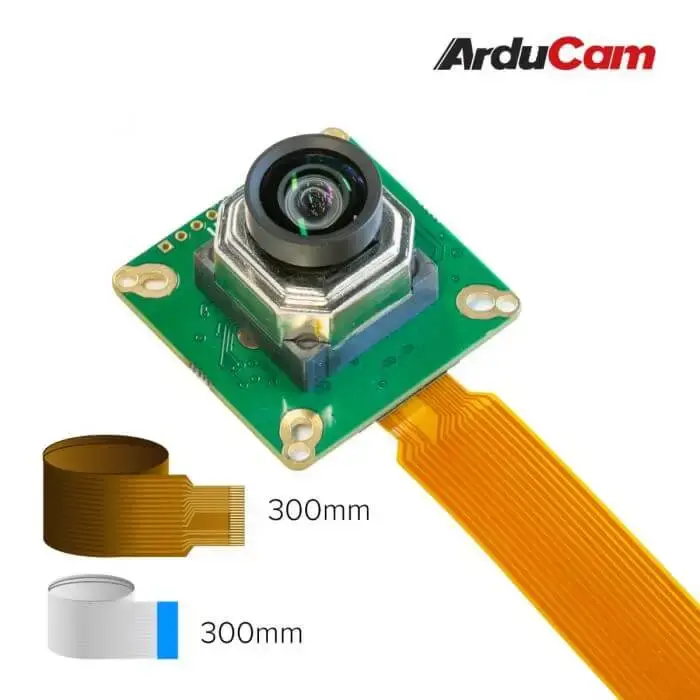

• 1 × Arducam 12MP IMX477 motorlu odaklı HQ kamera (lens takılı)

• 1 × 300 mm 15-pin → 22-pin FPC kablo (Raspberry Pi Model A/B)

• 1 × 300 mm 22-pin → 22-pin FPC kablo (Raspberry Pi Zero ve Compute Module)

Önemli Notlar

• Raspberry Pi kartı paket içeriğine dahil değildir.

• Kamera üzerindeki varsayılan lensin değiştirilmesi önerilmez; gerekli durumlarda önceden üretici ile iletişime geçilmelidir.

• IMX477 sensör donanımsal olarak 4 şeritli MIPI CSI-2 bağlantıyı desteklemektedir; ancak bu yapı, ek sürücü geliştirme ve platform uyumluluğu gerektirir.

Standart Raspberry Pi modelleri ile Jetson Nano/Xavier NX, fiziksel olarak yalnızca 2 şeritli CSI bağlantı sunar. 4 şeritli destek, yalnızca Raspberry Pi Compute Module ve belirli üçüncü taraf Jetson taşıyıcı kartlarında mevcuttur. Ayrıca, 4 şeritli yapılandırmanın yazılım tarafında da özel kamera sürücüleri gerektirdiği ve platformun video işleme yetenekleriyle sınırlı olduğu unutulmamalıdır. Örneğin, Raspberry Pi’de VideoCore mimarisi nedeniyle 4K video desteği sağlanamaz; Jetson Nano ise kodlama kapasitesi açısından belirli sınırlamalara sahiptir.

Bu nedenle, 4 şeritli yapılandırmaya geçmeden önce uygulama gereksinimlerinin dikkatle değerlendirilmesi önerilir.
