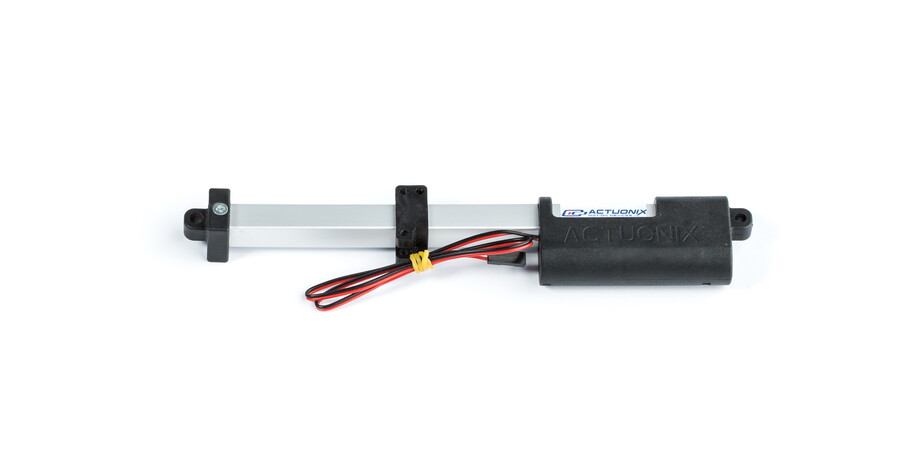

Actuonix T16-200-256-12-S Kızaklı Lineer Aktüatör, Track Actuator, Limit SW

Actuonix T16 Serisi Mikro Lineer Aktüatör (Track Actuator) - Limit Switchli ( -S ), Track (Kızaklı/Raylı) Tip - 200mm Strok, 256:1, 12V

T16 doğrusal aktüatör serisi P16 mimarisi üzerine oluşturulmuş bir lineer aktüatör ( linear actuator ) serisidir. T16 serisinin, P16 ve diğer piston (rod actuator) tipli aktüatörlerden farkı, uzayıp kısalan bir şaft yerine kızaklı ( raylı ) gövde üzerine yerleştirilmiş bir sürgüye sahip olması ve bu sürgünün strok boyunca hareket edebilmesidir. Hareket ettirilecek sistem veya yük, kayar sürgüye montajlanarak aktüatörün gövdesi boyunca doğrusal itme - çekme sağlanır.

T16 serisi doğrusal eyleyiciler ( lineer aktüatör ), piston tip aktüatörlere göre yanal yüklere daha dayanıklıdırlar ve yanal yüklemeli uygulamlarda daha uzun çalışma ömrü sunarlar. Actuonix T16 Kızaklı aktüatörlerin ( slider actuator ) bir diğer üstünlükleri ise aktüatör şaftının uzayıp kısalmaması dolayısıyla yer kısıtı olan kompak uygulamalara daha kolay adapte edilebilmeleridir.

T16-S ailesi ürünler limit anahtar vasıtasıyla kontrol edilir ve diğer yapısal ve fonksiyonel özellikleri aşağıda verilmiştir:

i)

 Strok boyu: 100mm, 200mm or 300mm

 Redüksiyon oranları: 22:1[ 50N ], 64:1[ 90N ], 256:1[ 300N ],

 Voltaj: 12V (tek tip)  olmak üzere 9 çeşit T16-S ürünü bulunmaktadır!

ii)

Actuonix T16-S aktuatörleri elle kontrol edilen uygualamalar ve basit 2 pozisyonlu otomasyon sistemlerinde kullanılır. Aktuatör, stroke hareket mesafesine 0.5mm kalana kadar hareket edebilir; bu mesafeye ulaştığında ise limit anahtar servo hareketini durdurur. Aktüatörün gücü kesildiğinde motor şaftı konumunu koruyacaktır ancak bunun için gerekli koşul şafta uygulanan kuvvetin tersine sürme kuvvetini aşmamasıdır. Aktüatörü birkaç saniyeden fazla veya birden fazla kez stall durumunda kullanmak ürün ömrünü kısaltacaktır. T16-S ailesi DPDT anahtar (momentary veya latching), zamanlama rölesi veya fırçalı motor kontrol kartı (reversible) ile bağlanarak kontrol edilebilir.

iii)

Actuonix T16-S serisi aktuatörler LAC kartı ile birlikte kullanılamaz.

iv)

     Konnektör uçları:

v)

T16 serisinin, rod tipli aktütörlere göre diğer bir farkı yanal kuvvetlere daha dayanıklı olmasıdır. Yanal yükler şaft üzerine axial yönde değilde radial de etki eden yüklerdir ve motorda sürtünmeyi arttırarak motor ömrünü kısaltır. Lineer aktüatörlerde tüm yükler uzama ekseni ile aynı doğrultuda olmalıdır. T16 da olduğu gibi yükün montaj sürgüsü üstünde taşınması mil-somun-gövde sürtünmelerini azaltır.

vi)

Tüm Actuonix aktüatörler montaj kiti ile birlikte gönderilmektedir.

vii)

256:1 redüksiyon oranıyla T16 aktüatörler 67lbs maksimum itme kuvvetine ulaşırken, 22:1 redüksiyon oranında oldukça hızlı bir yapıya kavuşur ve maksimum 46mm/s sürgü hızını ( mounting block ) yakalayabilir (bknz üstteki grafikler)!

vi)

Aksesuarlar (ayrıca temin edilmesi gerekmektedir)

Aktüatör Pozisyon Göstergesi		DPDT Switch		DPDT Buton Kiti		Röle Seti

T16-S Lineer Aktüatör Çeşitleri

Bu ürün T16-200-256-12-S :

T16-S Lineer Aktuatör Ailesi Özellikleri ( ÖZET )

Çizim

Bağlantılar
