Actuonix T16-100-256-12-P, Kızaklı Lineer Aktüatör, Pozisyon Geri Beslemeli

Actuonix T16 Serisi Mikro Lineer Aktüatör - Pozisyon Geri Beslemeli ( -P ), Track (Kızaklı/Raylı) Tip - 100mm Strok, 256:1, 12V

T16 doğrusal aktüatör serisi P16 mimarisi üzerine oluşturulmuş bir lineer aktüatör ( linear actuator ) serisidir. T16 serisinin, P16 ve diğer piston (rod actuator) tipli aktüatörlerden farkı, uzayıp kısalan bir şaft yerine kızaklı ( raylı ) gövde üzerine yerleştirilmiş bir sürgüye sahip olması ve bu sürgünün strok boyunca hareket edebilmesidir. Hareket ettirilecek sistem veya yük, kayar sürgüye montajlanarak aktüatörün gövdesi boyunca doğrusal itme - çekme sağlanır.

T16 serisi doğrusal eyleyiciler ( lineer aktüatör ), piston tip aktüatörlere göre yanal yüklere daha dayanıklıdırlar ve yanal yüklemeli uygulamlarda daha uzun çalışma ömrü sunarlar. Actuonix T16 Kızaklı aktüatörlerin ( slider actuator ) bir diğer üstünlükleri ise aktüatör şaftının uzayıp kısalmaması dolayısıyla yer kısıtı olan kompak uygulamalara daha kolay adapte edilebilmeleridir.

T16-P ailesi ürünler dahili bir potansiyometre ile analog pozisyon geri besleme sinyali sağlar ve bu şekilde kontrol edilir.  T16-P ailesinin diğer yapısal ve fonksiyonel özellikleri aşağıda verilmiştir:

i)

 Strok boyu: 100mm, 200mm or 300mm

 Redüksiyon oranları: 22:1[ 50N ], 64:1[ 90N ], 256:1[ 300N ],

 Voltaj: 12V (tek tip)  olmak üzere 9 çeşit T16-P ürünü bulunmaktadır!

ii)

Actuonix T16-P ailesi, pozisyon geri beslemesi için dahili bir potansiyometreye sahiptir. Yani analog geri besleme sinyali sunabilmektedir. Fakat dahili bir mikrodenetleyiciye veya limit anahtara sahip değildir. Bu durumda, analog geri besleme çıkışı Arduino gibi harici bir mikrodenetleyici veya LAC kartı ile kullanabilir.

iii)

Actuonix -P ailesi eyleyiciler LAC kartı ile kullanışlı bir ikili oluşturmaktadır. LAC kartı  ile aktuatörünüz bilgisayarın USB portu üzerinden kontrol edilebilir ve LAC kartı arayüzü üzerinden hız, hassasiyet ve strok limiti UYARLAMALARI yapma imkanına sahip olursunuz! Ayrıca, aktüatörünüzü LAC kartı ile birlikte kullanarak:

  o  0-5V, 4-20mA (edüstriyel PLC ler ile uyumlu arayüz)

  o  RC servo kontrol arayüzü ( aktüatörünüzü bir lineer servoya dönüştürür )

  o  PWM kontrol opsiyonlarını kazanmasını sağlayabilirsiniz! Bu şekilde tıpkı L12-I ailesinin sağladığı gibi zengin kontrol opsiyonlara kavuşabilirsiniz!

iv)

Kablo uçları:

  o Geri besleme potansiyometresi negatif referans ucu (turuncu)
  o Geri besleme potansiyometresi orta ucu (mor)
  o Aktuatör Motor Gücü (+12V)
  o Aktuatör Motor Gücü (toprak)
  o Geri besleme potansiyometresi pozitif referans ucu (rail)

v)

T16 serisinin, rod tipli aktütörlere göre diğer bir farkı yanal kuvvetlere daha dayanıklı olmasıdır. Yanal yükler şaft üzerine axial yönde değilde radial de etki eden yüklerdir ve motorda sürtünmeyi arttırarak motor ömrünü kısaltır. Lineer aktüatörlerde tüm yükler uzama ekseni ile aynı doğrultuda olmalıdır. T16 da olduğu gibi yükün montaj sürgüsü üstünde taşınması mil-somun-gövde sürtünmelerini azaltır.

vi)

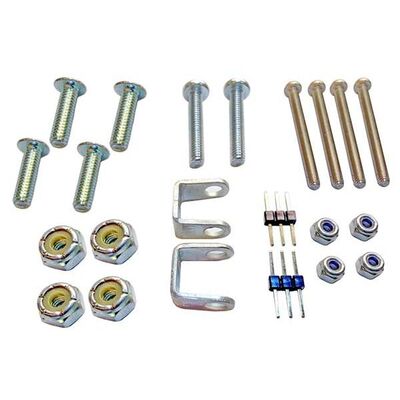

Tüm Actuonix aktüatörler montaj kiti ile birlikte gönderilmektedir.

vii)

256:1 redüksiyon oranıyla T16 aktüatörler 67lbs maksimum itme kuvvetine ulaşırken, 22:1 redüksiyon oranında oldukça hızlı bir yapıya kavuşur ve maksimum 46mm/s sürgü hızını ( mounting block ) yakalayabilir (bknz üstteki grafikler)!

vii)

Actuonix T16 raylı aktütörler IP sınıflandırması sebebiyle iç mekan kullanımına daha uygundur ve okullarda sürgülü yazı tahtaları, motorlu kayar kapılar, CNC makinalar ve 3D printerlar üzerinde kullanılmaktadır.

T16-P Lineer Aktüatör Çeşitleri

T16-P Lineer Aktuatör Ailesi Özellikleri ( ÖZET )

Çizim

Bağlantılar
