Actuonix P8-100-49-3-ST, Step Motorlu Mikro Lineer Aktüatör, 49:1, 100mm

Ürün Kodu : 03.05.005.171
2.859,31 TL + KDV
3.431,17 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Actuonix P8 Serisi, Fırçasız Step Motorlu Mikro Lineer Aktüatör - Hassas Eksenel Hareket, 49:1, 100mm

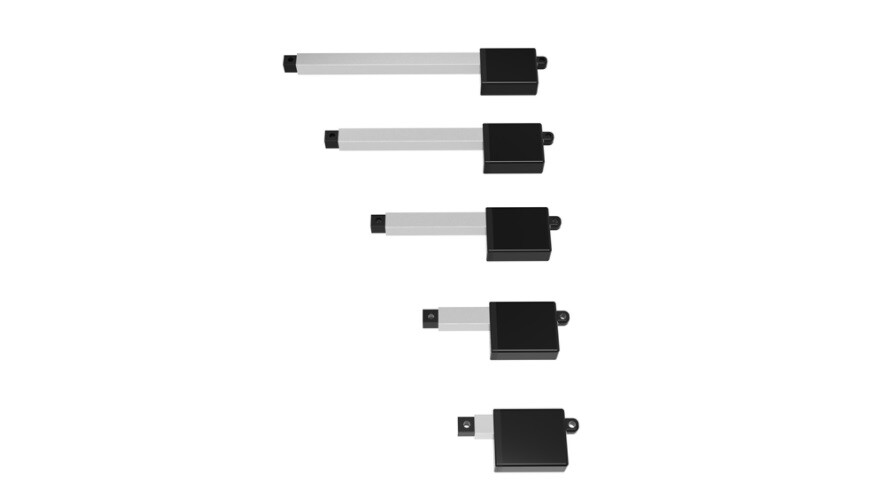

    (Boyut karşılaştırması için temsili görseldir!)

    Actuonix P8 step motorlu lineer aktüatör serisi, Actuonix'in en yeni doğrusal eyleyici (linear actuator) serilerinden biridir (diğeri S20'dir). P8 serisi step motorlu aktüatörler, fırçasız motorlarıyla PMDC motorlu Actuonix ürünlerine göre daha uzun ömürlüdür ve oldukça hassas adımlama yeteneği ile ileri uygulamalar için idealdir. Step motorlar, standart DC motorlardan daha karmaşıktırlar ve özel sürücü kartları ile sürüleblirler; P8 serisi ile önerilen motor sürücü kartı Pololu Tic T825'dir. P8 serisi, PQ12 serisinden bir miktar daha küçüktür ve hassasiyeti ile öne çıkarak OEM ve tasarımcıların düşük kuvvetler için ihtiyaçlarını rahatlıkla karşılar!

    Pololu Tic T825 USB Çoklu Arayüze Sahip Step Motor Kontrol Kartı PL-3130 - Robot Sepeti

    Görsel: Pololu Tic T825 step motor kontrol kartı

    İşte P8 Serisinin diğer özellikleri:

    i)

     Strok boyu: 10mm, 25mm, 50mm, 75mm, 100mm

     Redüksiyon: 49:1, 165:1

     Çalışma gerilimi: 3V nominal olmak üzere 10 çeşit ürün mevcuttur.

    ii)

    P8 aktüatörlerde şaft ilerleme hızı adım frekansı ve uygulanan akımdan kaynaklanan maksimum kuvvete göre belirlenmektedir (performans bölümüne bakınız!).

    iii)

    P8 doğrusal aktüatörlerde güç kesildiğinde aktüatör şaft konumu, geriye süren kuvvet aşılmadığı sürece korunacaktır!

    iv)

    Tüm Actuonix lineer eyleyiciler montajlama kiti ile birlikte gönderilmektedir.



    P8 Serisi Lineer Aktüatör Çeşitleri


    Bu ürün P8-100-49-3-ST :

    P8-100-49-3-ST
    P8 100 49 3 ST

    P8 : fırçasız step motorlu uzun ömürlü, mikro boy

    100mm strok boyuna sahip 49:1 redüksiyon oranına sahip  3V Nominal gerilim ile çalışan

    Kontrol: step motor kontrol kartı ile (önerilen Tic T825)



    Diğer Seçenekler

    Redüksiyon
    49:1 165:1
    Strok 10mm
    25mm
    50mm
    75mm
    100mm


    P8 Serisi Step Motorlu Lineer Aktuatörlerin Özellikleri ( ÖZET )


    Redüksiyon Oranı  49:1 165:1
    Tam Adım Boyu ~0.006mm ~0.0018
    Tersine Sürme Kuvveti

    enerji yok

    enerji var

    9N 25N
    >30N >100N
    Strok  10mm         25mm    50mm    75mm    100mm
    Ağırlık 18g 20g 24g 28g 32g
    Kapalı Uzunluk (hole-to-hole) 45mm 60mm 85mm 110mm 135mm
    Maksimum Yanal Kuvvet 0.10 x Maksimum Kuvvet
    Voltaj Opsiyonları 0 - 4.2VDC
    Maksimum Akım (faz başına) 256mA
    İndüktans (faz başına) 4.5mH ( 1KHz de )
    Rezistans (faz başına) 15 ohm
    Çalışma Sıcaklığı -10 ila +40°C (sıcaklık artımı max 80 °C e kadar)
    Gürültü <40dB  ( 45cm de  ve düşük gürültü ayarlarında)
    IP Koruma Sınıfı IP-54
    Mekanik Backlash <0.05mm
    Maksimum Statik Kuvvet 200N
    Maksimum Duty Cycle %100

    Performans




    Çizim






    Bağlantılar



    P8 datasheet: Datasheet
    3D Model : P8 3D Models (STP)
