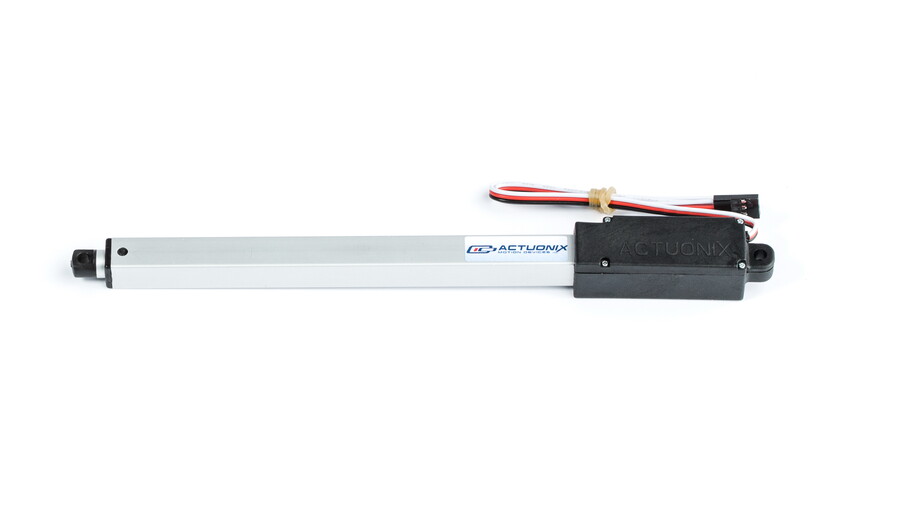

Actuonix L16-140-150-6-R, Lineer Servo Aktüatör, RC Motor & Arduino Arayüzü

Ürün Kod: 03.05.005.110
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Actuonix L16 Ailesi Elektrikli Mikro Lineer SERVO Aktüatör - Rod ( Piston ) Tipli ve RC Arayüzlü ( -R ), 6V, 140mm Strok, 150:1


    Actuonix markasının tercih edilen ve uygun fiyatlı lineer aktüatör (linear actuator) ailelerinden ( L16-P, L16-R ve L16-S ) biri olan L16-R, servo motor arayüzüne sahip Arduino kontrollü rod ( piston ) tipli bir doğrusal eyleyicidir. L16 ürünler L12 ailesine hem daha güçlü hem daha hızlı bir aktüatör ( motor ) gubudur ve etkileyici bir şekilde küçük bir tasarıma sahiptir (L12'den sadece bir miktar bütüktür). Bu özelliğiyle L16 grubu ve L16-R ailesi; kısıtlı alanda yüksek güç gerektiren robotik, medikal esntrümantasyon, kendin yap (DIY) otomotiv ve ev içi uygulamalarda kullanılır.

    L16-R hakkıdaki diğer yapısal bilgiler kullanım ipuçları:

    i)

     Strok boyu: 50mm 100mm ve 140mm

     Güç seçenekleri: 50N (35:1), 100N (63:1), 200N (150:1)

     Çalışma gerilimi: 6V nominal ( RC receiver lar ile uyumlu )

    ii)

    Yukarıdaki resimde L16 grubunun farklı redüksiyon oranlarına sahip aktuatörlerinde kuvvet-hız ve akım-kuvvet grafikleri gösterilmektedir. Buna göre, 150:1 redüksiyon oranına sahip bir L16 aktuatör en düşük hızla hareket ederken en fazla itme-çekme kuvvetini üretebilir. 35:1 bir redüksiyon oranına sahip bir aktuatör için ise üretilen aynı kuvvet için 150:1'e göre daha hızlı olduğu görülmektedir.

    iii)

    L16-R lineer servo motor ürün grubu standart rotary servoların yerine ikame etmek üzere mekatronik, robotik ve elektronik projelerinde kullanılabilir. L16 serisi 3 telli konnektör kullanır. Bu konnektör ground (toprak), enerji ve kontrol uçlarının bir araya getirilmesinden oluşur. Servo motorunuzu nasıl sürdüğünüzden bağımsız olarak RC alıcı, herhangi bir Arduino kartı veya bir VEX mikrodenetleyici ile kontrol sağlanabilir ancak dairesel değil doğrusal hareket elde edilir.

    iv)

    L16-R serisi ürünler; eloksallı alüminyum şaft, ( siyah plastik aksam içerisinde ) metal redüktörlü DC motor, prinç vidalar ve çelik yapılı yatak ve kontrol elektroniğinden oluşmaktadır.

    v)

    L16-R birçok RC receiver ile tak-çalıştır ( plug & play ) yapıda çalışacak uyumluluğa sahiptir. Ancak R6014FS gibi 2.7V çıkış veren Futuba receiver lar ile uyumsuzdur. Sinyal seviyesini 6V'a çekmek için Smart Fly Power Expander veya Orbit Power Jack gibi regülatörler kullanılabilir.



    L16-R Lineer Aktüatör Çeşitleri


    Bu ürün L16-140-150-6-R :

     L16-140-150-6-R
    L16 140 150 6 R
    Rod Tipinde (daha güçlü ve hızlı) 140mm strok boyuna sahip 150:1 redüksiyon oranına sahip  6V Nominal gerilim ile çalışan Kontrol: RC Hobi servo ve Arduino arayüze sahip


    Diğer Seçenekler

    Redüksiyon oranı
    35:1 63:1 150:1




    Strok
    30mm X X X
    50mm
    100mm
    140mm


    L16-R Lineer Aktuatör Ailesi Özellikleri ( ÖZET )


    Redüksiyon Oranı Opsiyonları 35:1 63:1 150:1
    Tepe Güç Noktası 50N @ 16mm/s 75N @ 10mm/s 175N @ 4mm/s
    Tepe verimlilik noktası 24N @ 24mm/s 38N @ 15mm/s 75N @ 7mm/s
    Maksimum Hız (yüksüz) 32 mm/s 20 mm/s 8 mm/s
    Maksimum Kuvvet 50N 100N 200N
    Tersine sürme Kuvveti 31N 46N 102N
    Strok Opsiyonları    30mm               50mm                 100mm                 140mm
    Ağırlık X 56g 74g 84g
    Tekrarlanabilirlik (P & LAC) X ±0.3mm ±0.4mm ±0.5mm
    Maksimum Yanal Kuvvet X 40N 30N 20N
    Kapalı uzunluk X 118mm 168mm 208mm
    Potansiyometre X 6kΩ/mm ± 50% 11 kΩ/mm ± 50% 16 kΩ/mm ± 50%
    Voltaj Opsiyonları 12V Nominal (-P & -S), 6V nominal (-R)
    Stall akımı 650mA ( 12V'ta )
    Çalışma Sıcaklığı –10°C to +50°C
    Maksimum duty cycle %20
    Gürültü 60dB ( 45cm de )
    IP koruma sınıfı IP-54
    Mekanik Backlash 0.25mm
    Maksimum Statik Kuvvet 250N
    Maksimum Sızıntı Akımı ( -S ) 8uA



    Çizim




    Bağlantılar



    L16 Serisi Aktuatör Datasheet: Actuonix L16 Datasheet (Eski)
    L16 Series 3D Models (IGES) 50,100 and 140mm: L16 3D Files (IGES)
    L16 Series 3D Models (STP): L16 3D Model (STP)
