8 Kanal 12V Röle Kartı

8 Kanal 12V Röle Kartı

Kanal 12V Röle Kartı, Arduino, PIC, STM32 ve benzeri mikrodenetleyicilerden gelen düşük seviyeli kontrol sinyallerini yüksek güçteki yükleri sürmeye uygun hâle getirmek için tasarlanmış bir röle kartıdır. Kart, çoklu çıkış kontrolü gerektiren robotik sistemler, ev otomasyonu, endüstriyel prototipleme ve sensör-tetiklemeli uygulamalar gibi geniş bir kullanım senaryosu sunar.

Besleme ve Kontrol Bölümü

Kartın lojik bölümü 5V DC ile çalışır ve her bir röle kanalı, yaklaşık 5–20 mA arasında tetikleme akımı gerektiren optokuplörlü giriş devrelerine sahiptir. Optokuplör katmanı; mikrodenetleyici ile yüksek voltaj hattı arasında galvanik izolasyon sağlayarak, geri besleme akımlarının veya yüksek gerilim dalgalanmalarının kontrol kartına zarar vermesini engeller.

Röle Çıkış Yapısı

Her kanalda kullanılan elektromekanik röleler; NO (Normalde Açık), NC (Normalde Kapalı) ve COM (Ortak) olmak üzere üç terminalli bir çıkış arabirimine sahiptir. Bu sayede hem açma hem kapama yönünde anahtarlama yapılabilir. Yük tarafında 220V AC gibi şebeke voltajları veya düşük voltajlı DC devreler rahatça anahtarlanabilir.

Röle kontakları 250V AC'de maksimum 10A, 30V DC’de ise benzer akım limitleri dâhilinde çalışacak şekilde derecelendirilmiştir. Daha yüksek akım gerektiren uygulamalarda kontaktör veya güç rölesi üzerinden ek sürme yapılması önerilir.

Sürme Mantığı

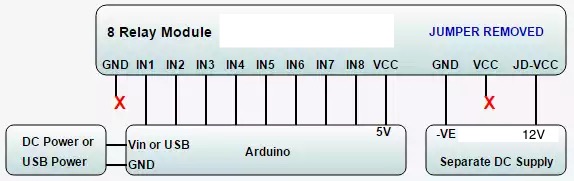

Kart üzerindeki her bir kanal bağımsız olarak kontrol edilebilir. Giriş pinleri çoğunlukla LOW veya HIGH tetikleme lojiklerinden biriyle çalışacak şekilde tasarlanmıştır; bu sayede kullanıcı uygulamasına göre aktif-seviyeye bağlı seçim yapılabilir. Sistem, mikrodenetleyicinin dijital I/O pinlerinden doğrudan tetikleme alabilir ve özel bir sürücü entegresi gerektirmez.

Ek Güvenlik ve Tasarım Detayları

• Kart üzerinde yüksek akımın neden olabileceği gerilim çökmelerini azaltmak için diyot korumaları ve voltaj dalgalanmasına karşı koruma bileşenleri bulunur.

• Röle bobinleri için ters EMF’yi engelleyen diyotlar entegre edilmiştir.

• Bağlantı terminalleri vidalı blok tipi olduğundan kablo montajı güvenli ve dayanıklıdır.

• Kart, çoklu röle kullanımında aşırı ısınmayı önleyen geniş bakır yollarla üretilmiştir.

Bu teknik yapı sayesinde modül, hem hobi projelerinde hem de uzun süreli operasyon gerektiren otomasyon sistemlerinde güvenilir bir çözüm olarak kullanılabilir.
