Pololu 75:1 Micro Metal Redüktörlü Motor HPCB 6V 430rpm PL-3064

Pololu 75:1 Mikro Metal Redüktörlü Motor HPCB 6V 430rpm PL-3064

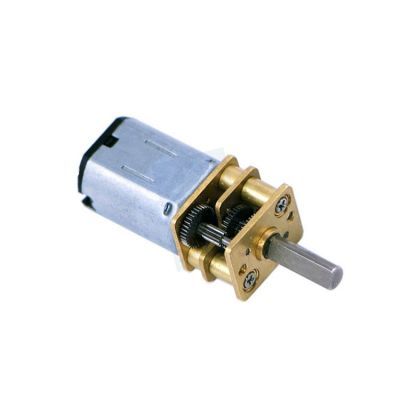

Pololu 75:1 Micro Metal Redüktörlü Motor, 6V besleme ile çalışan uzun ömürlü karbon fırçalara (HPCB) sahip bir minyatür DC motor ile 75:1 (tam olarak 75.81:1) redüksiyon oranına sahip bir redüktör yapısından oluşmaktadır. Gövde kesiti 10mm X 12mm ölçülerine sahipken "D" şekli verilmiş redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır.  Ürünün stall (zorlanma) akımı 1.5A ve stall torku 1.1 kg-cm'dir. 6v'ta yüksüz dönüş hızı 430 rpm'dir.





İncelediğiniz ürünün içinde bulunduğu ürün grubunun 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V (nominal gerilimde çekilen akım yarı yarıya düşer) gerilim ile çalışan tipleri; HPCB (uzun ömürlü karbon fırça yüksek güç) - HP (yüksek güç) , MP (orta güçte ) ve LP ( düşük güç ) olan tipleri mevcuttur.

Ayrıca HPCB modeller, hassas metal fırçalarıyla diğer micro metal motorlardan ayrılır. HPCB terminalleri diğer micro metal motorlardan 0.5 mm daha kalın ( 2mm ) ve birbirlerine 1mm kadar daha yakın ( 6mm ) bakır-sarı renkli yapıdadır (alttaki resim). HP ürünlerle HPCB ürünler teknik olarak aynıdır; HPCB'de karbon yapıda fırçalarla daha uzun motor ömrü elde edilebilir.

5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre kolayca birbirinin yerini alabilir (1000:1 hariç).

UYARI: Motoru zorlamak (stall) veya aşırı yüklemek ani fonksyion kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur.  Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.

Ürün Özeti

o  Ebat: 10 × 12 × 26 mm
o  Ağırlık: 9,5 g
o  Mil çapı: 3 mm

    Genel Özellikler

o  Dişli oranı: 75.81:1
o  Yüksüz çalışma hızı (6 Voltta) : 430 rpm
o  Yüksüz çalışma akımı (6 Voltta): 0.1A
o  Stall (zorlanma) akımı (6 Voltta): 1.5A
o  Stall torku  (6 Voltta): 1.1 kg.cm
o  Maksimum çıkış gücü : 1.3 W
o  İkincil motor şaftı: yok
o  Uzun ömürlü karbon fırça: var
o   Pololu ürün kodu: 1.5A stall @ 6V (HPCB 6V - carbon brush)


    Maksimum Verim Durumu için Motor Parametreleri

o  Maksimum verim (6 Voltta) : %34
o   Hız  : 330rpm
o  Tork : 0.25 kg·cm
o   Akım : 0.43 A
o   Çıkış gücü : 0.87 W

Bağlantılar

Datasheet ( Micro Metal Redüktörlü Motorlar ) (2MB pdf)

Boyut Diyagramı ( Micro Metal Gearmotors ) (262k pdf)
