4 Kanal 315Mhz Radyo Alıcı Vericili RF Kumanda Kontrol Kiti

4 Kanal 315Mhz Radyo Alıcı Vericili RF Kumanda Kontrol Kiti

4 Kanal 315Mhz Radyo Alıcı Vericili RF Kumanda Kontrol Kiti, 315 MHz frekansında ve 5V voltajda çalışan bir kod çözme alıcı kartına sahip bir uzaktan kumanda kitidir. Kart, süper rejenerasyon teknolojisini ve ASK modülasyon yöntemini kullanır. PT2272 ve PT2294 çipleriyle uyumlu bir SC2272 kodlama çipine sahiptir. Uzaktan kumanda 12V'luk bir voltajda çalışır ve kartın çıkış pinlerinin dört veri bitine karşılık gelen dört düğmeye sahiptir. Uzaktan kumanda ASK modülasyon yöntemini kullanır ve açık bir alanda 50-100m iletim mesafesi ile 315Mhz iletim frekansına sahiptir. Sabit bir kod kodlayıcı kullanır.

Kit, garaj kapıları için kullanılanlar gibi röleleri kontrol etmek için kullanılabilir.

Uzaktan Kumanda:

• Çalışma gerilimi: DC 12V (27A / 12V pil x 1)
• Çalışma akımı: 12V'de 10mA
• Güç: 12V'de 10mW
• İletim mesafesi: 50m - 100m (açık alan, -100dbm alıcı hassasiyeti)
• İletim frekansı: 315MHZ
• Modülasyon modu: ASK (Genlik Modülasyonu)
• Kodlayıcı türleri: sabit kod

 - Garaj kapısını açmak ve kapatmak gibi bir rölenin uzaktan kontrolü ile sağlanabilecek işleri yapmanızı sağlar
 - Uzaktan kumanda üzerindeki dört düğme, kod çözme alıcı kartının çıkış pinlerinin dört veri bitine karşılık gelir

Alıcı Kartı (Decoder):

• Çalışma gerilimi: DC 5V
• Alıcı hassasiyeti -98dB'dir
• Alıcı Pinleri: VT, D3, D2, D1, D0, + 5V ve GND

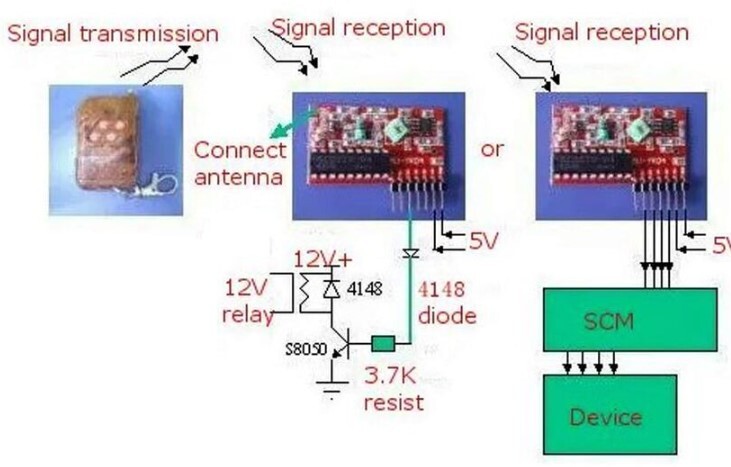

• VT, geçerli bir sinyal alındığında geçerli bir sinyal yüksek çıkış pinidir, pin çıkışı yüksek, ayrıca röleyi çalıştırabilir.
• Boyut: 6,6 x 22 x 41 mm
