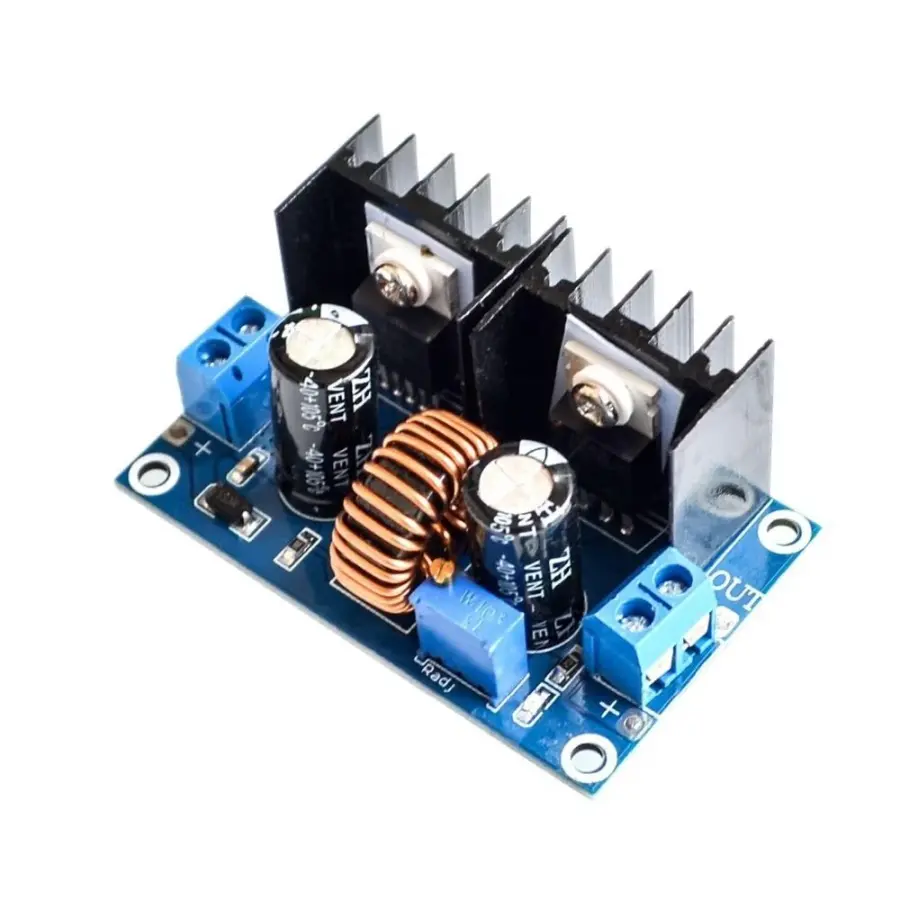

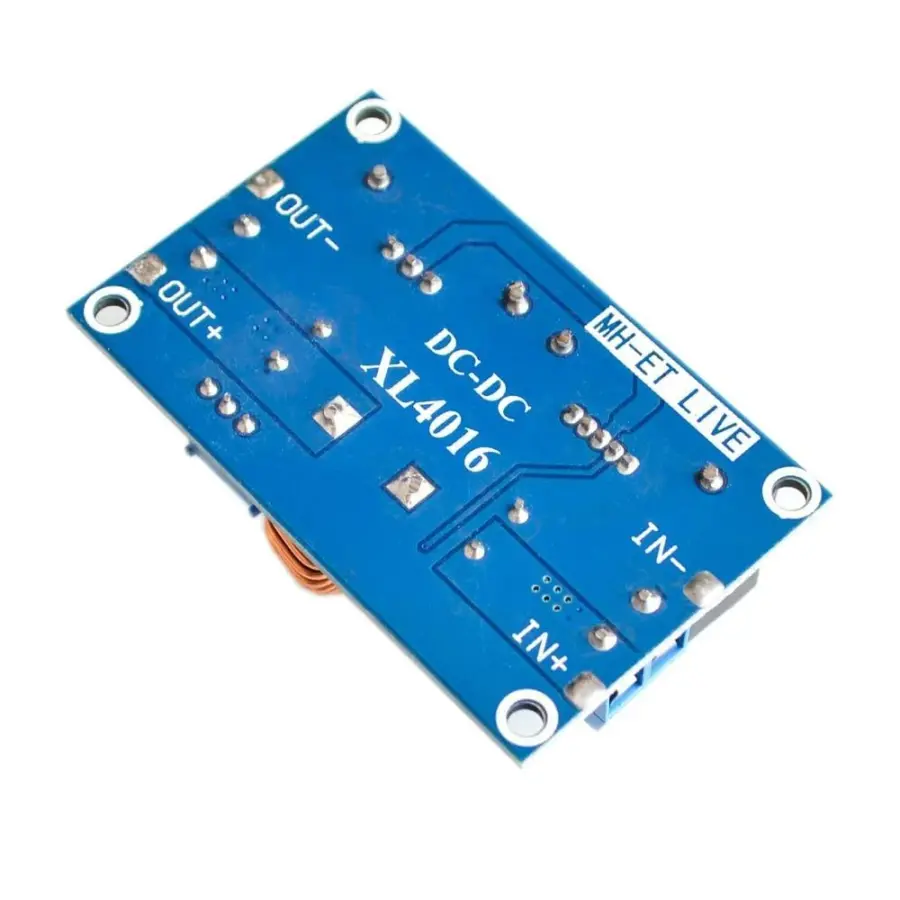

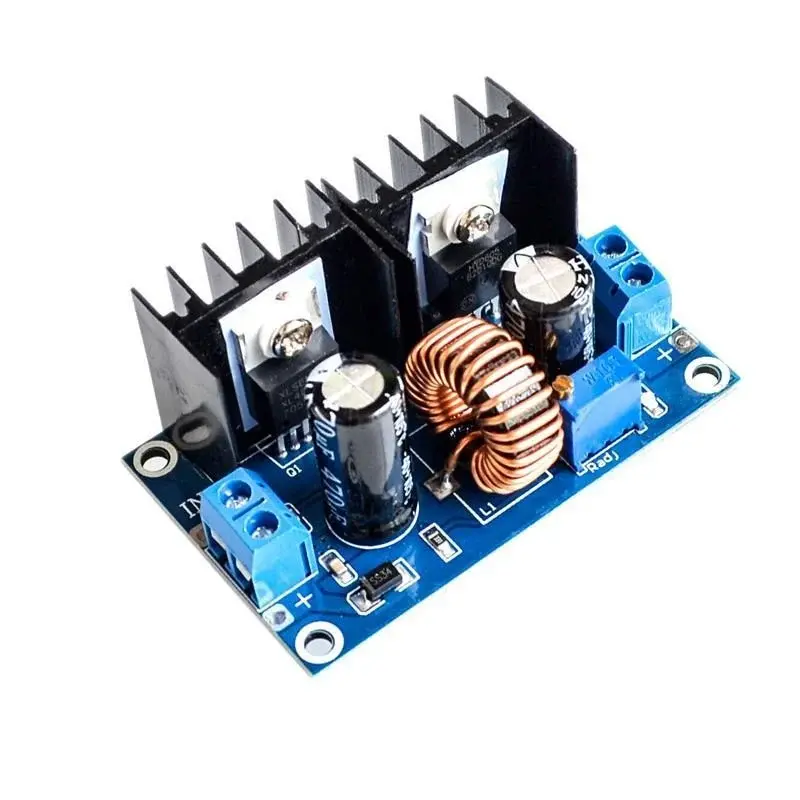

XL4016 1.25-36V Ayarlanabilir, 5A Voltaj Düşüren ( Step-Down ) DC - DC Regülatör

XL4016 1.25-36V Ayarlanabilir, 5A Voltaj Düşüren ( Step-Down ) DC - DC  Regülatör (PWM Modülasyonu)

1.25V - 36V ayarlanabilir çıkış voltaj düşüren regülatör PWM modülasyonu tekniğine dayanan XL4016 entegresi ile oluşturulmuştur. Üzerindeki çok turlu trimpot ile çıkış voltajı istenen değere ayarlanabilir. Sürekli çıkış akımı 5A, maks akım değeri 8A dir ve 5A üzerinde soğutma tertibatı olmadan kullanmak devreye kalıcı zarar verebilir.

ÖZET

•     Giriş Voltajı: DC 4-38V
•     Çıkış Voltajı: DC 1.25-36V ( Ayarlanabilir )
•     Maksimum akım: 5A sürekli, 8A maks ( 5A-8A arasındaki akımlarda soğutucu fan kullanılması şarttır.)
•     Maksimum güç: 200W  65C ( 200W-300W arasındaki güçlerde soğutucu fan kullanılması gerekir )
•     Verim:  94%
•     Çalışma frekansı: 180KHz
•     Çıkış kısa devre koruması
•     Giriş ters bağlantı koruması
•     Voltaj hassasiyeti: ± 1%
•     Voltaj Ayar Potansiyometresi ( Saat yönü artırır. Saatin tersi yön azaltır. )
•     Çalışma Sıcaklığı: -10C~+85C
•     Boyutlar: 60mm x 38mm
