Pololu 0.6 İnç Kuvvete Duyarlı Dairesel Sensör (FSR) PL-1696

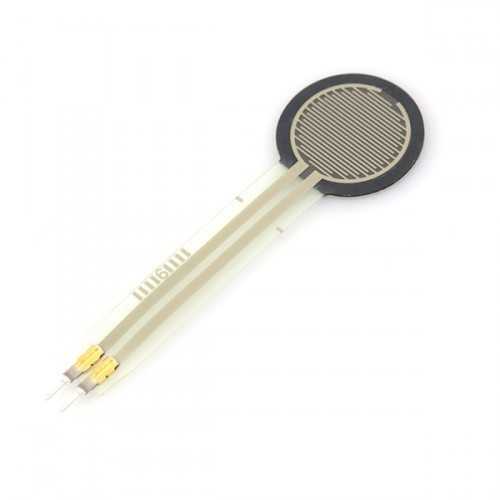

Pololu 0.6" Kuvvete Duyarlı Dairesel Sensör - Uzun saplı

Interlink Electronics tarafından üretilen kuvvete duyarlı direnç ( FSR ), 0.58 inç ( 1.5 cm ) çaplı aktif alanına uygulanan kuvvet arttıkça direnci azalan pasif, değişken dirençli bir elektronik elemandır. Birkaç gram-kuvvet ile birkaç kilogram-kuvvet (0.2N - 20N) arasında değişen algılama aralığı ve insan dokunuşu için optimize edilmiş PTF kaplı yapısı ile dokunmatik ( tactile) kontrol gereken otomotiv elektroniği, medikal sistemler, giyilebilir elektronik ve daha hassas tactile algıya sahip robotik uygulamalarda tercih edilmektedir.

Bu ürün için, ürün aktif bölgesine basınç kuvveti uygulanmadığında 1MΩ ve üzeri dirençler ölçülmüştür. Ancak parmakla uygulana basınç kuvveti hafif dokunuştan kuvvetli bir şekilde bastırmaya doğru değiştiğinde; direnç de 100kΩ değerleirnden birkaç yüz kΩ değerlerine doğru azalmıştır. FSR direnç küçük bir titreşim motorunun titreşimlerini algılaycak kadar hassastır.

Özet

•  aktivasyon kuvveti: 0.2N
•  kuvvet duyarlılık aralığı: 0.2N - 20N
•  tekrarlanabilirlik: ±%2
•  aktive edilmemiş halde direnç: >10MΩ
•  boyutlar: 0.72" pad çapı, 0.02" kalınlık ( 0.58" aktif alan )
•  ağırlık:0.25g

Diğer İnterlink FSR Çeşitleri

Bağlantılar

o  FSR 400 Seri FSR Datasheet
