Pololu 38 kHz IR Proximity Sensör ( Sabit Kazanç, Yüksek Parlaklık ) PL-2578

Name: Pololu 38 kHz IR Proximity Sensör ( Sabit Kazanç, Yüksek Parlaklık ) PL-2578
Brand: Pololu
SKU: 10.05.076.006
Price: 236.36 TRY
Availability: InStock

Ürün Kodu : 10.05.076.006

196,97 TL + KDV

236,36 TL (KDV Dahil)

Fiyatı Düşünce Bildir

Yorum Ekle

Sepete Ekle

Ürün Özellikleri
Ödeme Seçenekleri
Yorumlar (0)

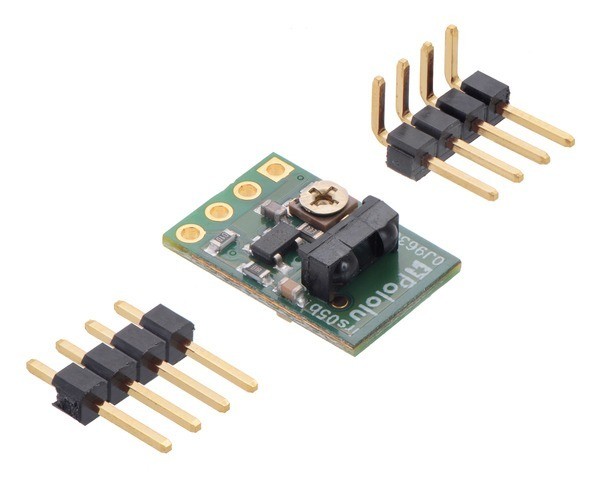

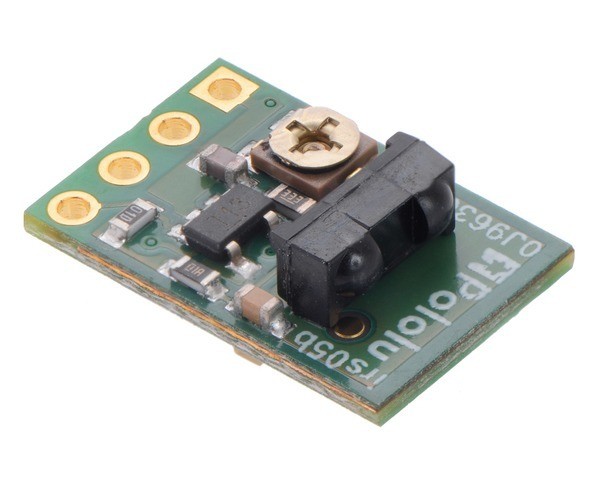

Pololu 38 kHz IR Proximity (yaklaşım) Sensör ( Sabit Kazançlı, Yüksek Parlaklığa Sahip)

Pololu 38 kHz IR Proximity (yaklaşım) Sensörü, uzaklık algılama için bir araya getirilmiş 38 kHz modüleli bir IR sensör ve buna karşılık gelen ve bir ösilatör devresine sahip bir IR LEDden oluşmaktadır. Yüksek parlaklığa (low brightness) sahip versiyon 5V altında 16 mA akım çekmekte ve tipik olarak 60 cm uzaklığa kadar algılama yapabilmektedir.

IR Proximity (yaklaşım) Sensörü modülleri Vishay TSSP77038 modüleli IR alıcı entegresi temelinde tasarlanmıştır. Televizyon uzaktan kumandası gibi yapılarda kullanılan birçok IR alıcının aksine TSSP77038 entegresi, bir proximity veya reflektans sensörü olarak düşünüldüğünde daha kararlı sonuçlara üretir. Kart üzerinde TSSP77038 ile birlikte bir 555 timer devresi tarafından sürülen IR LED'de mevcuttur. Kart üzerindeki ENABLE girişi bu LEDi aktif veya pasif kılar ve sensör bir nesne algılarsa OUT pini çıkış verir. Yüksek parlaklık veya düşük parlaklk opsiyonları 30 cm veya 60 cm (bu sensör) algılama yapabildiğini göstermektedir (gerçekte algılama mesafesi nesne boyutu, yansıtma özelliği ve ortam ışığı koşullarına bağlıdır).

Ürünün Kullanımı

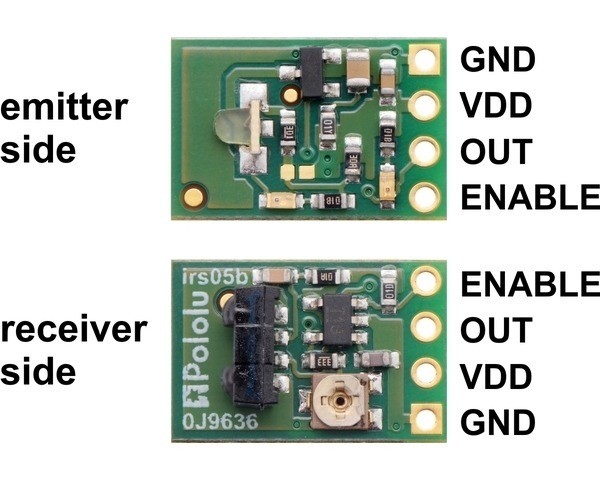

Kart üzerinde GND (toprak), VDD (besleme), OUT (çıkış) ve ENABLE (aktif/pasif) uçları mevcuttur. VDD 3.3v 5V arasında olabilir ancak 5v altında parlaklık yani algılanan mesafe azalabilir. 5V gerilim değerinden daha düşük besleme ile kart beslenirse emitter tarafındaki jumper bağlantılarını birleştirin.

OUT pini default olarak "high"dır. OUT çıkışı yeterli büyüklükte çıkış algılıyorsa "low" da kalır. Algılama sınırı limitlerine yaklaşıldığında ise OUT "high" ile "low" arasında gider gelir. Çıkışa bağlı olan bir gösterge LEDi "OUT" pini "low"a sürüldüğünde yanar ve bir nesne algılandığının işaretini verir.

Sensörün alıcı tarafındaki düzeltici potansiyometre, IR verici LED'inin frekansını ayarlamak için kullanılabilir. Algılama mesafesi 38 kHz'e hassas ayar yapılarak maksimize edilebilir veya algılama mesafesini kısaltmak için bilinçli olarak hassas ayar kullanıcı tarafından bozulabilir.

IR Proximity (yaklaşım) Sensörü kullanıcıya sadece algılama alanında bir nesne olup olmadığını söyler ne kadar uzakta olduğunu değil! Aşgılama alanı sınırlarında ise OUT sinyali var-yok arasında geçişler yapar. Sensör ortam ışığından etkilenir. Bunun için alıcı taraf floresan ışıklar açıkken yere bakacak şekilde monte edilebilir. Veya ENABLE girişi ışığı göre toggle edilerek de sorun çözülebilir.

Pololu 38 kHz IR Proximity sensörün yüksek ve düşük parlaklık versiyonları emiter tarafındaki direnç kodlarından veya çekilen akımın ölçülmesiyle anlaşılır (Bu sensör 5V altında 16mA çeker diğeri 8 ma çekmektedir.)

Ürün Özeti

Boyut: 0.4″ × 0.6″ × 0.2
Ağırlık: 0.6g
Maksimum mesafe: 24"
Örnekleme oranı: 1K
Ortalama giriş akımı: 16mA

Bağlantılar

Şematik
