Elecfreaks

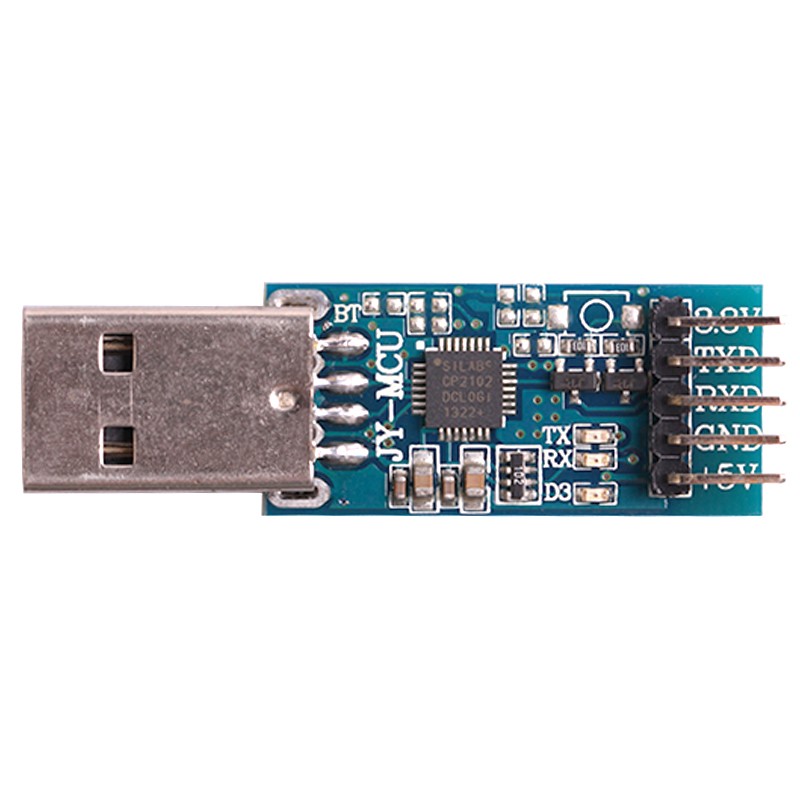

Elecfreaks USB TTL Dönüştücürü

Ürün Kodu : 09.04.027.005
285,80 TL + KDV
342,96 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • USB to TTL (UART) Dönüştürücü (Çevirici)


    Elecfreaks üretimli ve UART - USB dönüşümü sağlayan pek çok modül mevcuttur. Bunlarda FTDI ve Silicon Labs IC'ler kullanılmıştır. Tam da bu noktada laptop kullanarak oluşturduğunuz bir uygulamada UART çıkışa ihtiyaç duyarsanız Elecfreaks USB to UART Converter (USB-UART çevirici) ürünü ile ihtiyacınızı karşılayacaktır!
    Elecfreaks üretimli USB to TTL (UART) Converter (USB - TTL UART çevirici) üzerinde CP2102 (USB-to-UART Bridge Controller) isimli Silicon Labs'ın entegresi kullanılmıştır. CP2102 USB2.0 full speed fonksiyon denetleyicisini, USB tranciever, osilator, EEPROM ve UART devre yapılarını içinde barındırır. USB to TTL (UART) CONVERTER (Çevirici) yüksek kaliteli, küçük ve düşük maliyetlidir. USB to TTL (UART) Converter 1Mbps'ye kadar baud oranlarını destekler. Sürücü desteği ise Windows, Mac, Linux ve RedHat gibi işletim sistemleri için mevcuttur.

    USB to TTL (UART) Converter direkt olarak USB portunuza takılır. USB tarafında RXD ve TXD pinleri UART tarafında sırasyıla TXD ve RXD pinlerine karşılık gelecek şekilde bağlantı sağlanır. Ayrıca USB to TTL (UART) CONVERTER (Çevirici) 'yi GPS, Bluetooth, uydu alıcı ve diğer seri cihazlar da bağlayabilirsiniz.

    Gönderi paketinde uzatma kablosu ve sürücüler için CD'de mevcuttur. USB to TTL UART (RS232) Converter tamamıyla montajlanmış bir şekilde gelir. İlgili padlara 6'lı pin header veya tek tek kablolar lehimleyerek haberleşmeyi sağlayabilirsiniz.


    Pin # Pad Tipi Tanım
    VCC 1 3.3V Entegre 3.3V(+)besleme Çip üzerindeki 3.15 - 3.3V çıkışlı lineer regülatör çıkışından elde edilebilir
    TS 2 Zayıf dahili pull up dirençli CMOS
    giriş
    CTS pini yeni versiyonlarda iptal edilmiştir.
    RTS 3 Zayıf dahili pull up dirençli CMOS giriş Ready to Send kontrol çıkışı( aktif low)
    RXD 4 Zayıf dahili pull up dirençli CMOS giriş Asenkron veri girişi (UART Receive)
    TXD 5 CMOS çıkış (tri-stable yapı)
    Zayıf dahili pull up dirençli
    Asenkron veri çıkışı (UART Transmit)
    GND 6 VSS Toprak pini


    ÖZET

    o  Desteklenen baud oranları: 300bps ~ 1Mbps
    o  Besleme voltajı: 3.0 - 3.6Vdc (self powered); USB üzerinden: 4.0 Vdc - 5.25Vdc
    o  Lead free
    o  Çalışma sıcaklığı -40 derece ~ + 85 derece
    o  USB 2.0 uyumlu
    o  Entegre USB transiver (harici dirence gerek yoktur)

    UYGULAMALAR

    ​Cep Telefonlarında USB arayüü olarak
    PDA USB arayüzü olarak
