Elecfreaks Programlanabilir Renkli Işık - Frekans Dönüştürücü Modülü

Ürün Kodu : 09.04.027.003
314,81 TL + KDV
377,77 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Elecfreaks Programlanabilir Renkli Işık-Frekans Dönüştürücü

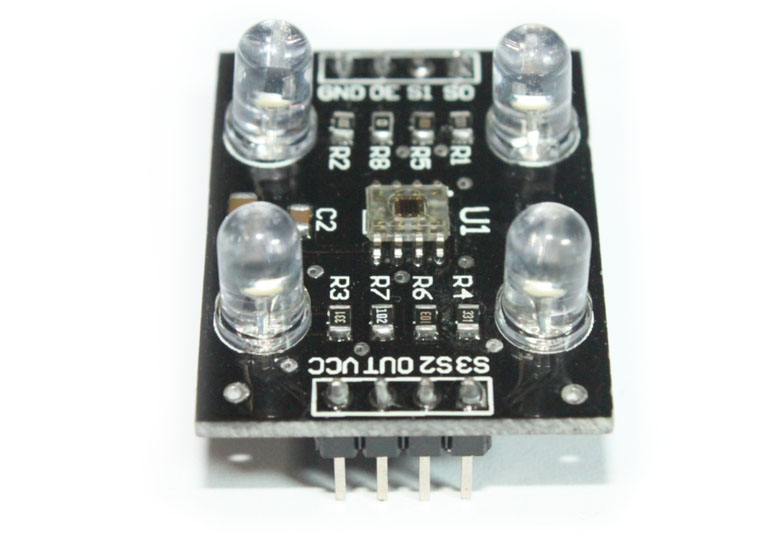

    Elecfreaks Programlanabilir Renkli Işık-frekans Dönüşütürücü Modülü (Programmable Color Light-to-Frequency Converter Module), üzerinde TCS3200 çipi kullanılmıştır. Bu entegre gelen ışık renk bilgisini, frekans bilgisine dönüştürerek OUT pinine verir. Çıkış pininde oluşan kare dalga (%50 duty cycle- görev çevrimi- değerine sahip) TCS3200 içerisinde bulunan 8X8'lik bir dizi halinde bulunan ve RGB (red-green-blue) için özelleşmiş filtreleri olan 16'şarlı gruplara ayrılmış fotodiyotlardan gelen veriye göre şekillenir. Çip üzerinde S1,S2,S3,S4 pinleri bulunur. S1,S2 pinleri çip enerjisini kesme ve frekansı %2, %20, %100 oranlarında ölçeklendirme işlemini gerçekleştirirken S2 ve S3 RGB (ışık renkleri) filtrelerini kontrol eder ve gelen ışıktaki kırmızı, yeşil, mavi veya beyaz ışık şiddetine göre değişen çıkış kare dalga frekansının renge göre seçilimini sağlar. Dijital giriş ve çıkışlar bir mikrodenetleyici kartına veya başka bir lojik devreye doğrudan bağlanabilir. OE (output enable) pini ise, aynı hatta bağlı birden fazla modül olduğunda OUT(çıkış) pinin yüksek-empedans durumuna sokar ve renk sensörünü hattan izole eder.

    UYARI1- Ölçümlenmek istenen ışık dışında farklı ışıkların girişimine (interference) karşı dikkatli olunmalıdır!

    UYARI2- İlk kullanım, ışık kyanağı değiştirme ve restart etme gibi durumlarda beyaz dengesi (WB) ayarını yapınız!

    UYARI3- OUT pini kısa bağlantıları sürebilir. Bağlantı uzunluğu 12 inçten fazla ise OUT pini ile sürülecek sürülecek devre arasına buffer konulmalıdır.




    ÖZET



    Işık şiddetinin sinyal frekansına dönüştürülmesinde yüksek çözünürlük
    Programlanabilir renk ayarı
    Mikrodenetleyici modüllerle doğrudan haberleşme
    2.7 V - 5.5 V arası çalışabilme
    Doğrusallıktan sapma hatası %0.2 (50 kHz'de)
    Kararlı kalabilen 200 ppm/°C sıcaklık katsayısı
    Surface-mount (yüzey- montajlı) IC teknolojisi
